天準影像測量?jī)xIC卡測量解決方案

隨著信息化時代的加速到來，我國IC卡的使用也越來越普遍，已廣泛覆蓋至電信、社會保障、公安、稅務、交通、建設及公用事業等多個領域，發卡總量超過50億張。精密化，標準化，批量化的IC卡制作流程對測量?jī)x器和測量方式提出了更為苛刻的要求。以下是使用天準影像測量?jī)x測量IC卡卡槽、卡厚時的方式方法和注意事項。

基本測量原則

1.必須使用鏡頭的最大倍率測量；

2.對于白色的IC卡，推薦使用表面光源的最內兩環進行照明，亮度調節要合適，保證卡面成像紋理最多；

3.測量厚度時，需要使用相同材質的物體放在下方作為測量基準，進行相對高度測量。（使用相同材質作為基準，可以提高測量精度）

卡槽測量流程

1.鏡頭調節到最大倍數：

2.使用表面光源的最內側兩環進行照明：

3.選擇三個測量位置，如下圖所示，使用自動聚焦點在這三個位置各自測量一個點：

4.測量各個點間的距離

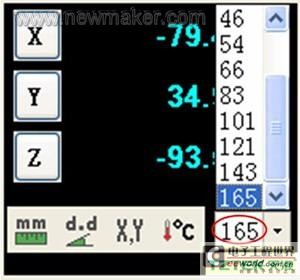

5.輸出“距離”基元的Z數據屬性

卡厚測量流程

1.需取一張相同材質的卡片置于待測卡片下方

2.使用與“卡槽測量”中相同的方式測量卡厚即可
