DDR 的 PCB布局及走線要求

1. 定義

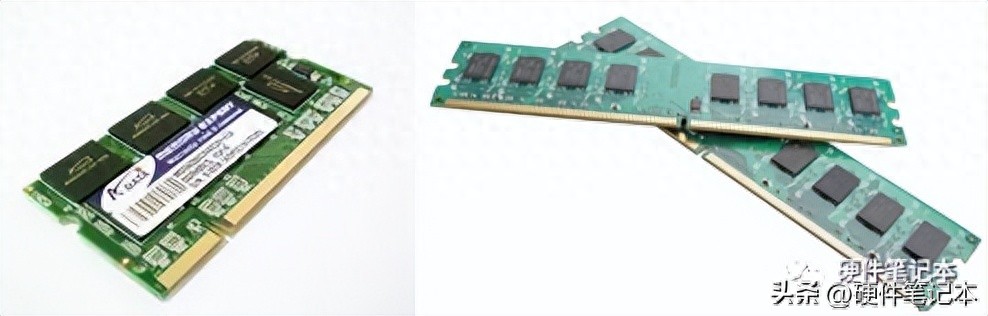

DDR：Double Date Rate 雙倍速率同步動態隨機存儲器。

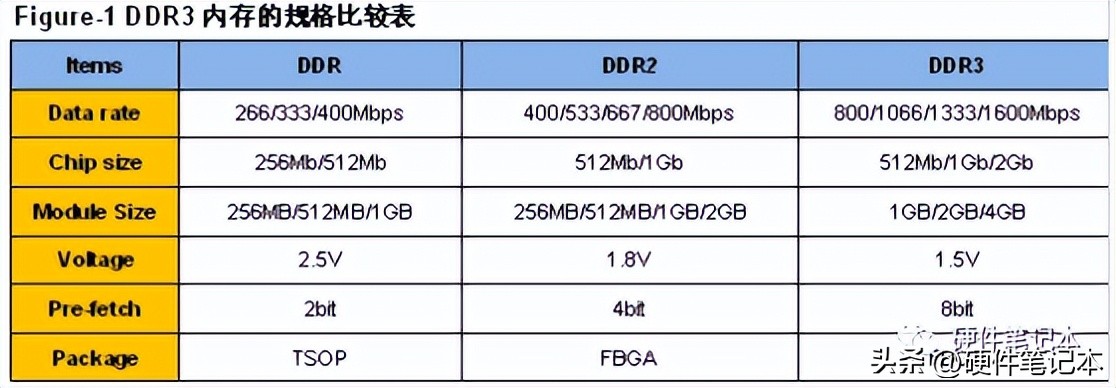

DDR、DDR2、DDR3常用規格：

2. 阻抗控制要求

單端走線控制 50 歐姆，差分走線控制 100 歐姆

3. DDR 布局要求

通常，根據器件的擺放方式不同而選擇相應的拓?fù)浣Y(jié)構。

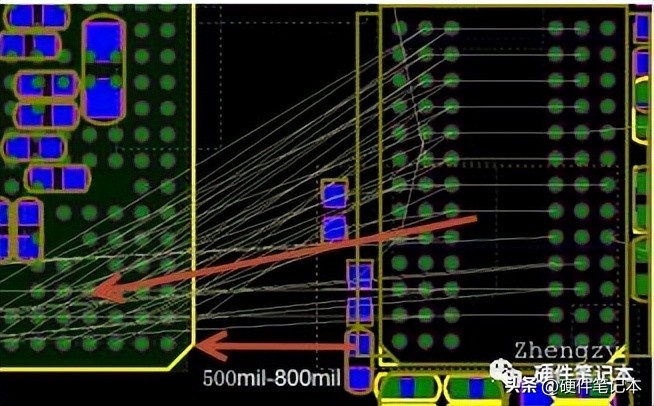

A、DDR*1 片，一般采用點對點的布局方式，靠近主控，相對飛線 Bank 對稱。間距可以按照是實際要求進行調整，推薦間距為 500-800mil。

B、DDR*2 片，布局相對主控飛線 Bank 對稱，常采用 T 型拓?fù)浣Y(jié)構， 推薦間距如下：

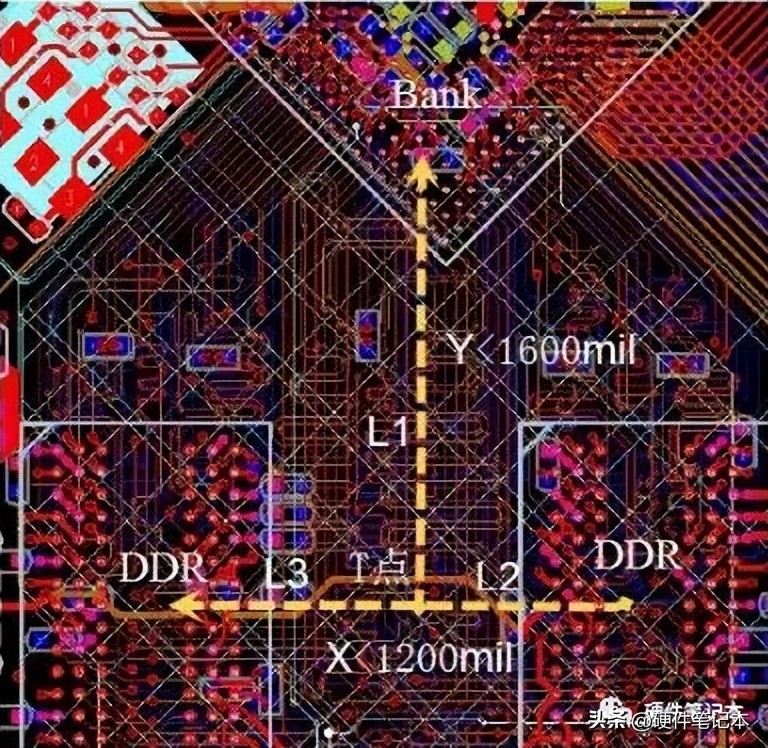

等長要求 L1+L2=L1+L3

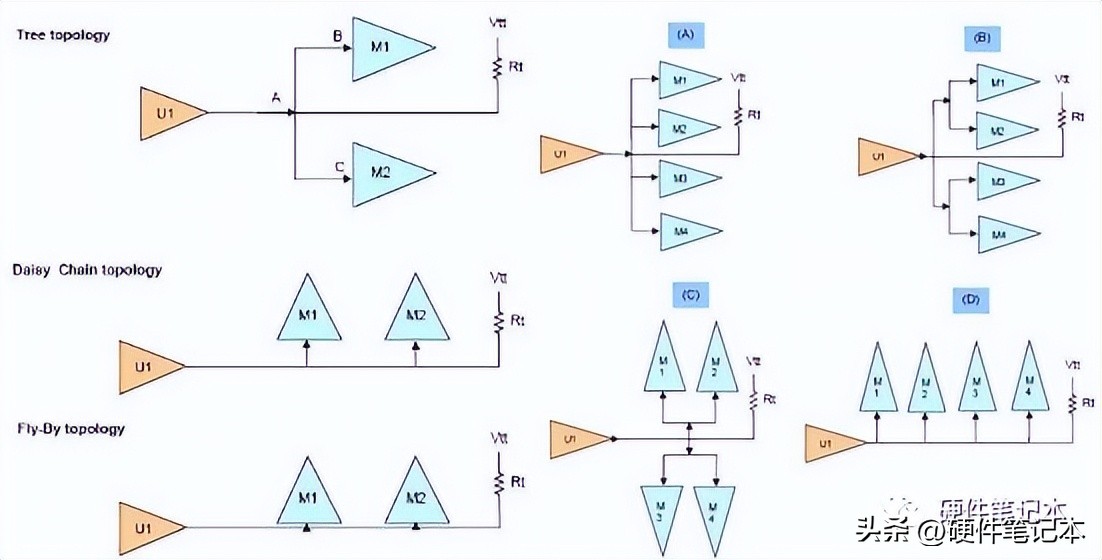

C、DDR*4 片，以下列出了常用的 4 片 DDR 布局拓?fù)浣Y(jié)構。

針對于 DDR2，這些拓?fù)浣Y(jié)構都是能適用的，只是有少許的差別。

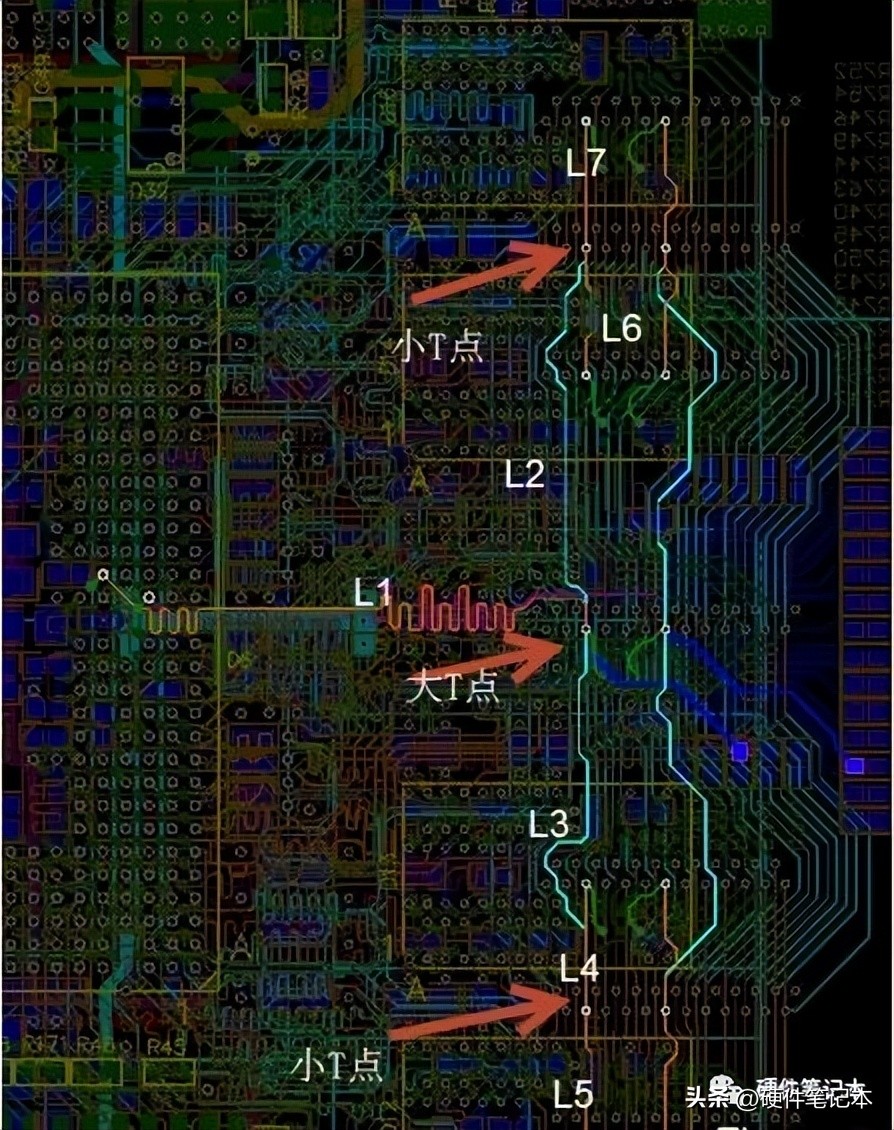

若PCB布線空間允許，Address/Command、Control、CLK，應優先采用單純的“T”型拓?fù)浣Y(jié)構，并盡可能縮短分支線長度，如上面拓?fù)浣Y(jié)構的B圖所示。

等長要求 L1+L2+L6=L1+L2+L7=L1+L3+L4=L1+L3+L5

然而，菊花鏈?zhǔn)酵負浣Y(jié)構被證明在 SI 方面是具有優勢的。對于 DDR3 的設計， 特別是在 1600 Mbps 時，則一般采用 D 所示菊花鏈拓?fù)浣Y(jié)構進行設計。

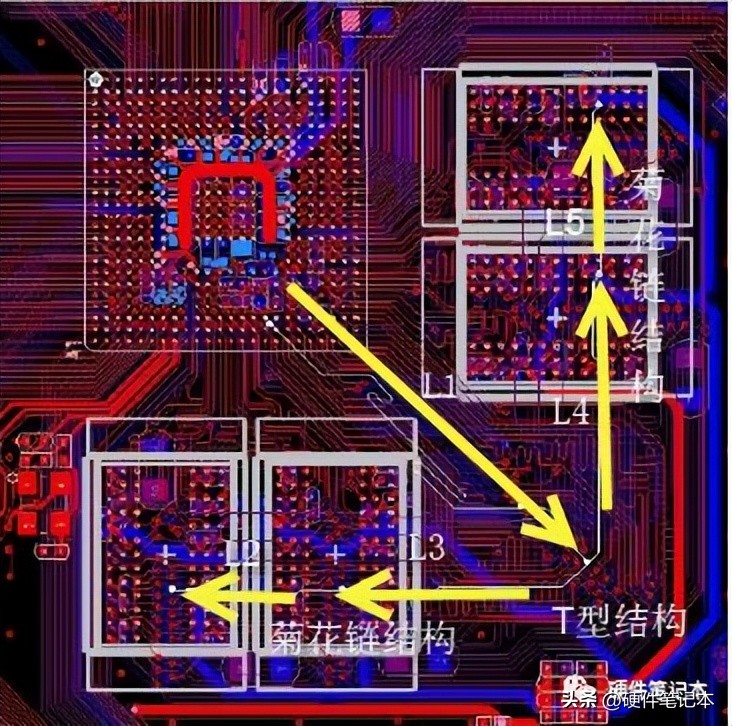

PCB 布線空間有限的，可以采用“T”型拓?fù)浜途丈復負浠旌系慕Y(jié)構，如下圖所示：

混合拓?fù)浣Y(jié)構中“T”型拓?fù)涞囊笈c兩片DDR2/3 相同。

等長要求 L1+L3+L2=L1+L4+L5

4. 信號分組以及走線要求（以下以4片DDR3設計進行說明）

A、32條數據線（DATA0-DATA31）、4條DATAMASKS（DQM0-DQM3）, 4對DATASTROBES差分線（DQS0P/ DQS0M—DQS3P/DQS3M）

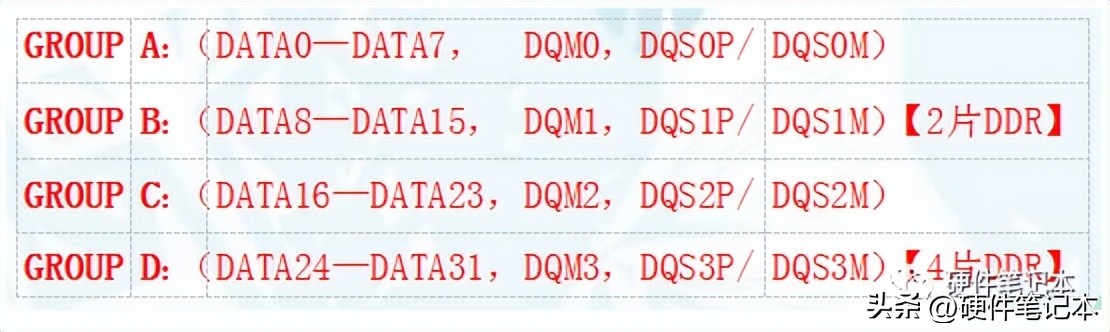

這36條線和4對差分線分為四組：

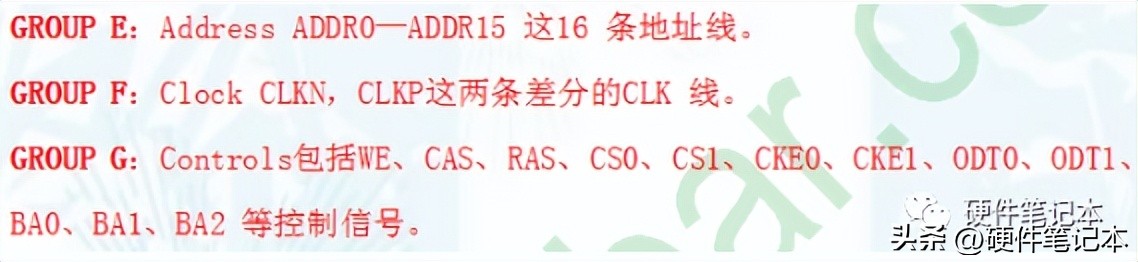

再將剩下的信號線分為三類：

Address/Command 、Control與CLK歸為一組，因?yàn)樗鼈兌际且訡LK的下降沿由DDR控制器輸出，DDR顆粒由CLK 的上升沿鎖存Address/Command、Control 總線上的狀態，所以需要嚴格控制CLK 與Address/Command、Control 之間的時序關系，確保DDR顆粒能夠獲得足夠的、最佳的建立/保持時間。

B、誤差控制，差分對對內誤差盡量控制在5mil以內；數據線組內誤差盡量控制在+-25mil以內，組間誤差盡量控制在+-50mil以內。

Address/Command 、Control全部參照時鐘進行等長，誤差盡量控制在+-100mil 以內。

C、數據線之間間距要滿足3W原則，控制線、地址線必要時可稍微放寬到2W~3W， 其他走線離時鐘線20mil或至少3W以上的間距，以減小信號傳輸?shù)拇當_問題。

D、VERF電容需靠近管腳放置，VREF走線盡量短，且與任何數據線分開，保證其不受干擾（特別注意相鄰上下層的串?dāng)_），推薦走線寬度>=15mil。

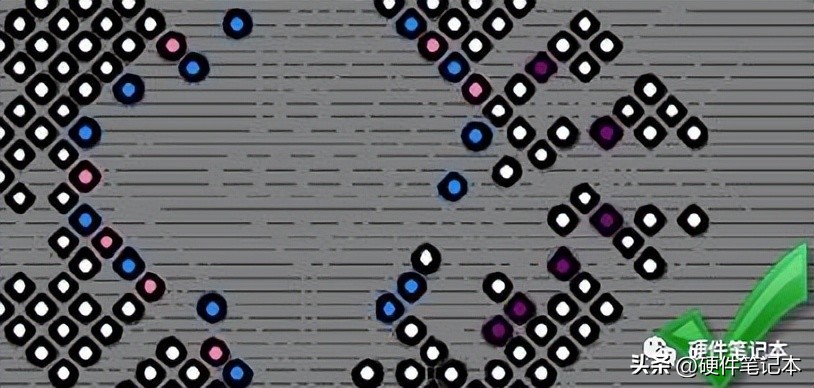

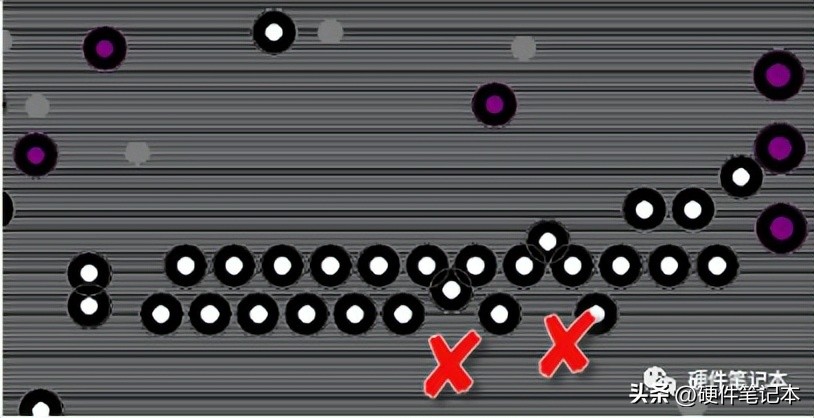

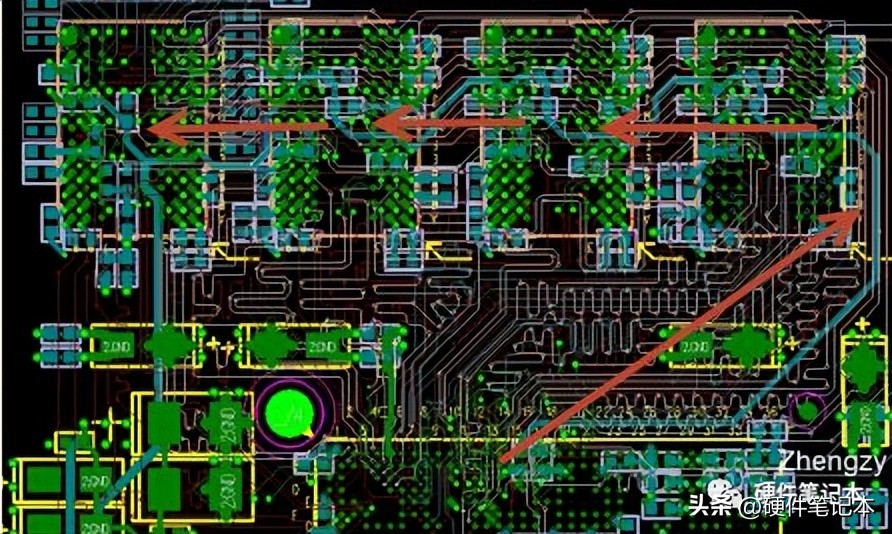

E、DDR設計區域，這個區域請保障完整的參考平面，如下方圖片所示：
