電控固態開關管理熱流：改進的熱敏開關以電氣方式控制熱流

許多工程師自然而然地專注于從他們的組件、電路板和系統中散熱。然而，在某些情況下，動態管理熱流路徑、改變熱流路徑、引導熱流路徑并保持所需的設定點溫度是可取的，甚至是必要的。

這就是需要熱敏開關的地方。此功能的應用包括熱快門、高級顯示器、紅外熱傳遞調節和增強的廢熱回收。

[請注意，此熱敏開關不是熱控制電氣開關，當達到溫度閾值或跳變點時，它會翻轉其電流開關狀態（如“石墨烯注入泡沫為熱管理提供動態可調路徑”和“管理分布式電源以實現安全性和冗余”中所示.”)相反，它是一個電控開關，可以阻止或允許熱能流動。簡而言之：這些熱敏開關打開和關閉熱流。正如技術中經常發生的那樣，我們對不同或互補的功能使用相同的名稱。

“轉換”到 CeO₂ 薄膜

日本北海道大學電子科學研究所的一個研究小組設計了一種使用氧化鈰 （CeO₂） 薄膜作為活性材料來實現熱開關的新方法。它為現有材料提供了一種高效且可持續的替代品，其性能超過了以前的基準。

出于各種材料科學原因，他們專注于 CeO₂ 作為熱開關活性材料的電化學還原/氧化。例如，CeO₂ 是一種豐富的材料，廣泛用于拋光粉、催化劑和防曬霜等實際應用。

其固態電化學熱開關的結構在 0.5 mm 厚的釔穩定氧化鋯 （YSZ） 襯底上具有 103 nm 厚的 CeO₂ 外延膜，夾在鉑 （Pt） 薄膜之間。（如果您不熟悉 YSZ，它是一種廉價且廣泛使用的氧化物晶體襯底，用于薄膜的外延生長。電化學還原/氧化處理在 280°C 的空氣中進行。

當向頂部 Pt 電極施加負/正電壓時，CeO₂ 層會發生電化學還原/氧化。頂部的 Pt 電極也用作熱導率測量的傳感器（圖 1）。

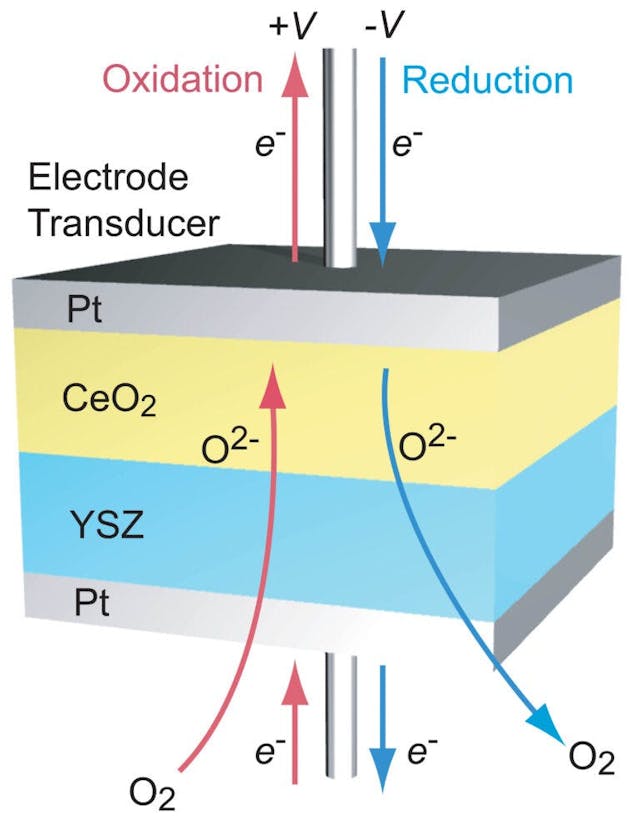

圖1. 基于 CeO₂ 的固態電化學熱開關的器件結構示意圖表明，當對頂部 Pt 電極施加負/正電壓時，會導致 CeO₂ 層發生電化學還原/氧化。頂部 Pt 電極也用作熱導率測量的傳感器。

將他們的 5 × 5 mm 器件放在 280°C 的加熱器上，并在頂部 Pt 電極注入驅動 ±10 μA 恒定電流的負/正電壓（圖 2）。這些處理是通過施加 1 × 10²¹/cm³ 的電子密度 （Q） 進行的。

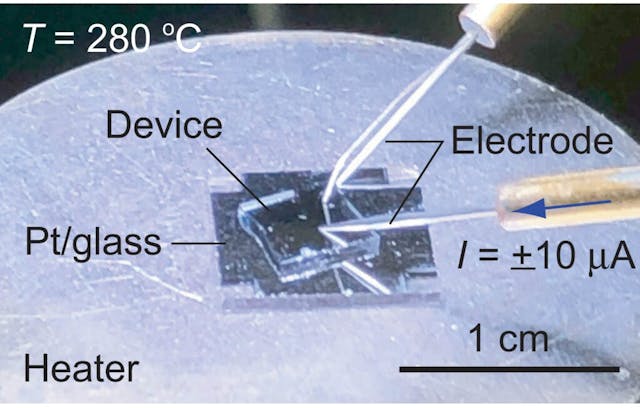

圖2. 這張照片顯示了在 280°C 空氣中工作的基于 CeO₂ 的熱敏開關。該器件的表面積為 ~25 mm²，并施加 ±10 μA 的恒定電流進行氧化（還原）。開關測量和結果

測量這些陶瓷器件的熱和相關行為需要一系列先進的儀器，特別是當他們想要評估宏觀熱性能和微觀晶體行為時。他們的測試包括使用高角度環形暗場 （HAADF） 掃描透射電子顯微鏡 （STEM） 觀察來研究設備的面內和面外 X 射線衍射 （XRD） 圖譜，以及使用時域熱反射 （TDTR） 的熱流。

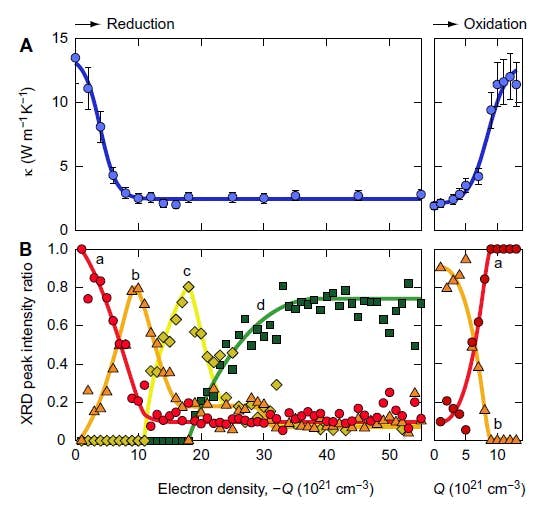

他們的器件實現了 5.8 的開/關導熱比和 10.3 W/米開爾文 （W/m·K） 的導熱系數 （κ） 切換寬度。最小狀態（關態）下的熱導率為 2.2 W/m·K，但在氧化態（導通狀態）下，熱導率顯著上升至 12.5 W/m·K（圖 3）。

圖3. 還原型 CeO₂ 基熱敏開關的熱穩定性是一個重要因素。（A） 還原的基于 CeO₂ 的熱開關在 150°C 空氣中保持時面外 XRD 圖譜的變化。還原后（Q = -1.5 × 10^22 cm-3,0 小時），002 CeO_2-δ （δ ~ 0.24， b） 與 002 CeO₂ （a） 一起出現衍射峰。b 的峰值位置向較高的 q_z/2π 側移動，峰值 b 隨著時間的推移而變?nèi)酢Ａ硪环矫?，峰?a 隨著時間的推移而變得更強。190 小時后，峰值 b 消失。（c） CeO₂ （a） 和 CeO_2?δ （b） 的晶格參數 c 隨時間的變化。b 相的參數 c 隨著時間的推移逐漸減小，而 a 相的參數 c 幾乎保持不變。（B） XRD 峰強度比 [I_b/（I_a + I_b）]，它反映了 b 相的體積分數。還顯示了在 100°C 空氣中的結果。在 150°C 時，強度比開始時為 ~0.8，然后隨時間幾乎線性下降，190 小時后達到零。相比之下，強度比在 100°C 時幾乎是恒定的。

其他測試研究了開關速度和弛豫時間，以及許多循環的性能。研究人員對循環結果感到特別自豪，因為性能指標在 100 次還原和氧化循環后保持一致，他們表示，這證明了卓越的耐用性和可靠性，可在實際應用中延長使用。
