破界而立：CAN轉EtherCAT在VAV系統的融合實踐

在智能建筑系統中，VAV溫控器的通信協議適配常是工程師的隱痛。當老一代CAN總線設備遇上新一代EtherCAT網絡時，如何實現無縫對接？本文從工程實戰出發，解析這一技術場景的實現邏輯。【典型問題】某辦公樓改造項目中，原CAN協議總線連接的VAV溫控器需接入EtherCAT網關控制系統。初期測試發現：CAN的125kbps傳輸速率在多點溫度采集時出現數據擁堵，而溫控器固件僅支持CAN協議，導致系統響應延遲超標（實測值達320ms）。更棘手的是，EtherCAT網關的同步機制與CAN協議的異步通信模式存在時序沖突，造成溫度調節波動。

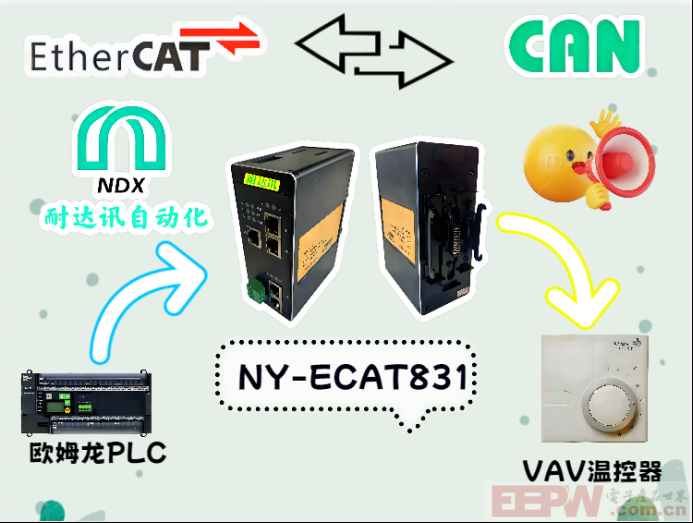

【技術方案】通過部署耐達訊通信技術CAN轉EtherCAT網關，構建協議轉換通道。該網關采用雙核架構：CAN端解析11位標識符幀，將溫度測量值（16位整型）按CAN協議封裝；EtherCAT端將數據映射至CoE對象字典，通過DC同步功能對齊時鐘。實測中，將溫控器采樣周期從100ms壓縮至10ms，系統延遲控制在75ms內，溫控精度提升至±0.5℃。

【技術價值】這種異構集成方案帶來三重收益：1）保留既有CAN設備投資，單系統節省硬件成本約15%；2）借助EtherCAT的100Mbps帶寬，支持128個溫控節點同步通信；3）通過標準以太網接口實現BAS系統的集中管理。在需要分階段升級的項目中，該方案可使系統擴容周期縮短40%。

總結：在建筑智能化改造場景中，耐達訊通信技術技術架起了新舊系統的橋梁。通過CAN轉EtherCAT網關的協同集成，既保護了既有設備價值，又釋放了實時以太網的性能優勢。這種漸進式升級路徑，為復雜系統的持續演進提供了可靠的技術范式。
